Ví dụ đối tượng có màu đỏ,

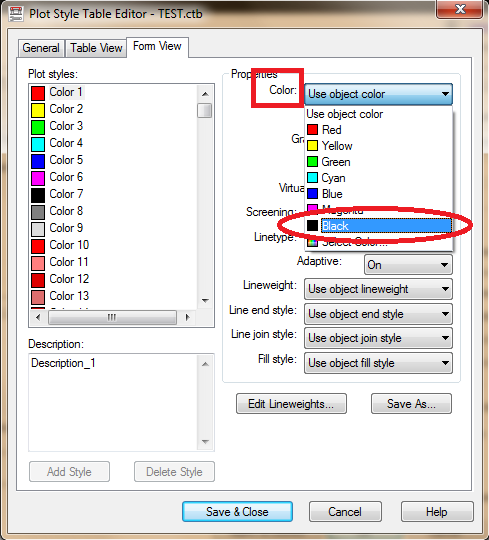

- Nếu chọn Use object color thì đối tượng sẽ được in là màu đỏ
- Nếu chọn blue thì đối tượng in ra sẽ có màu xanh blue (mặc dù trong CAD đối tượng vẫn có màu đỏ)
- Nếu chọn black thì đối tượng sẽ được in ra có màu đen

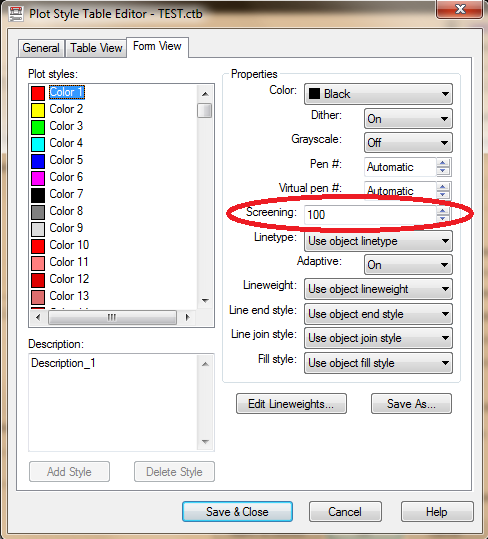

Thường sử dụng chế độ này cho các màu sắc được đặt cho các vùng hatch dạng solid mà chúng ta không muốn in ra đen kịt
Mục lineweight - bề rộng của nét in. Cùng với Color, là 2 mục quan trọng nhất mà chúng ta cần quan tâm.
Ví dụ đối tượng màu đỏ,

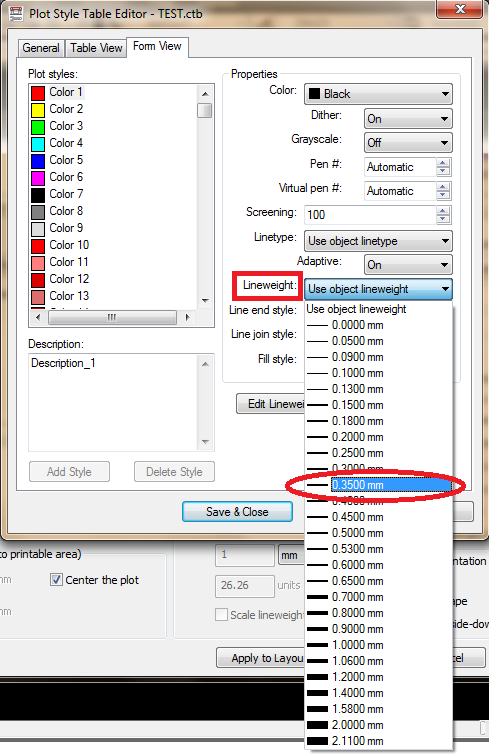

- Nếu đặt Use object lineweight, đối tượng sẽ được in với bề rộng đã đặt cho Layer của đối tượng (thiết lập trong Layer Properties manager). Như vậy mặc dù 2 đối tượng có cùng màu đỏ, nhưng nếu ở các Layer khác nhau thì bề rộng nét in có thể khác nhau.
- Nếu đặt theo một bề rộng nào đấy, ví dụ 0.35mm, thì bất kỳ đối tượng màu đỏ nào trong bản vẽ đều sẽ được in với bề rộng (độ dày của nét) là 0.35 ; cách làm này được dùng để đặt nét in cho các loại đường nét trong bản vẽ (nét mảnh, nét đậm ...)
0
Hồ Việt Hùng
Cách đặt nét in
KCS Plotter cho phép đặt nét in theo các file chứa đựng thông tin về nét in có sẵn (đuôi *.ctb)
Tuy nhiên, nếu chưa có file chứa thông tin nét in như mong muốn, chúng ta cần tạo file này. Các bước thực hiện như sau.
Trong AutoCAD, chúng ta dung lệnh PLOT hoặc dùng tổ hợp phím Ctrl + P, cửa sổ Plot - Model sẽ xuất hiện.
Trên mục Plot Style Table, click vào danh sách và chọn New ...,
Cửa sổ Add Color-Dependent Plot Style xuất hiện, bắt đầu quá trình khởi tạo một file nét in mới, chọn Start from scratch, click Next
Đặt tên cho file nét in, click Next
Chọn Plot Style Table editor
Cửa sổ Plot Style Table editor xuất hiện, đây là cửa sổ đẻ thiết lập nét in.
Trong cửa sổ này, chúng ta có thể chọn một hoặc nhiều màu để thiết lập cách thức mà một đối tượng có màu sắc tương ứng sẽ được in ra.
(Tiếp ở bài sau)
