01ĐẦU VÀO
Lấy thông tin
Đọc dữ liệu từ KBA hoặc ETABS. Kiểm tra tầng, kích thước mặt bằng và đặc trưng dao động theo hai phương.
- Thông tin tầng và hình học
- Chu kỳ, dạng dao động X / Y
- Phân chia khối theo công trình
TẢI TRỌNG GIÓ · TCVN 2737:2023
Tính tải trọng gió.
Gán trực tiếp vào
KBA & ETABS.
WDL 2023 lấy thông tin hình học và dao động từ mô hình, tính toán tải trọng gió và gán kết quả trở lại phần mềm phân tích kết cấu.
- Nhà đơn khối
- Nhà có khe lún
- Nhà có nhiều tháp
WDL 2023MÔ HÌNH NHIỀU THÁP
Tháp 1 Tháp 2 Khối đếHình ảnh từ WDL 2023
- 01Lấy thông tinHình học & dao động
- 02Tính toánTải trọng gió theo TCVN
- 03Gán tải trọngTrực tiếp vào KBA & ETABS
01 / QUY TRÌNH LÀM VIỆC
Từ dữ liệu mô hình
đến tải trọng được gán.
Ba bước thực hiện trong WDL 2023, kết nối với mô hình KBA hoặc ETABS đang làm việc.

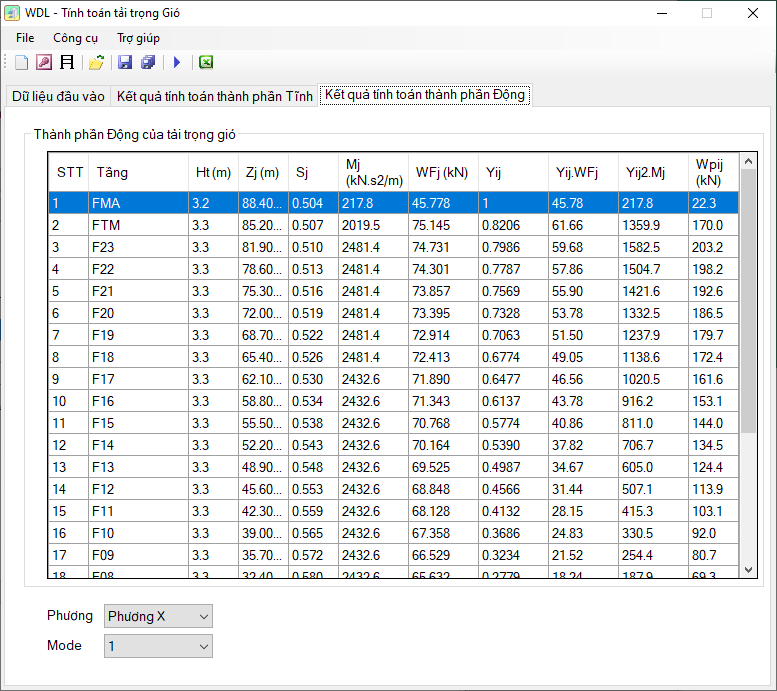

02TÍNH TẢI TRỌNG GIÓ
Tính toán

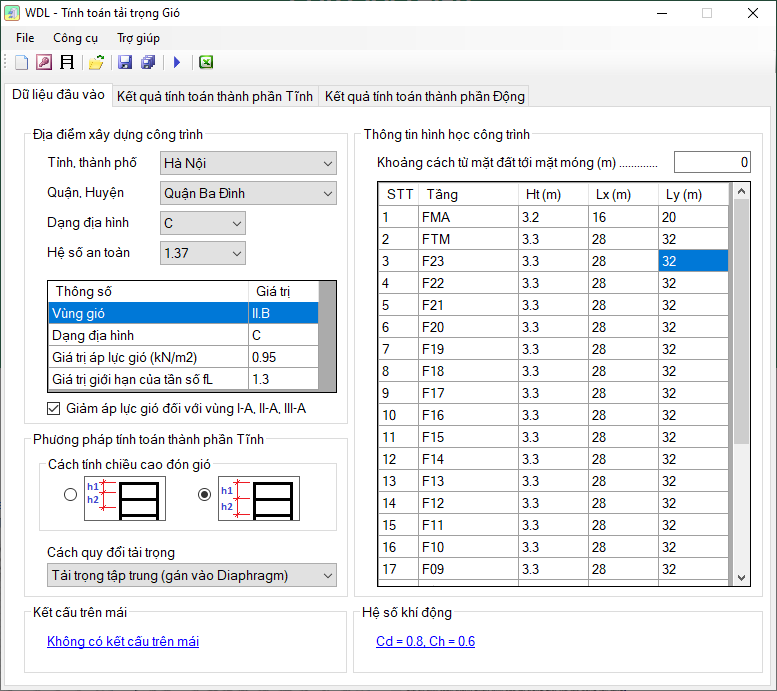

Khai báo địa điểm, dạng địa hình và thông số công trình. Xem tải trọng gió theo tầng, Diaphragm và từng khối.
- TCVN 2737:2023
- Tải trọng gió theo phương X / Y
- Thuyết minh và bảng kết quả
03TRỞ LẠI MÔ HÌNH
Gán tải trọng
Chọn trường hợp tải, kiểm tra lực và vị trí đặt tải, rồi gán trực tiếp vào mô hình KBA hoặc ETABS.
- Các trường hợp gió +X, −X, +Y, −Y
- Lực và tọa độ đặt tải
- Gán vào KBA hoặc ETABS
02 / PHẠM VI ỨNG DỤNG
Ba dạng công trình.
Cùng một quy trình.
Lựa chọn cách tổ chức khối phù hợp với mô hình: đơn khối, các khối độc lập hoặc khối đế với nhiều tháp.
MỘT KHỐI CÔNG TRÌNH
Nhà đơn khối
Đọc thông tin tầng, kích thước và dao động của toàn nhà để tính tải trọng gió theo hai phương.
- Kiểm tra hình học và chu kỳ X / Y
- Tính tải trọng theo các tầng
- Gán tải vào mô hình KBA hoặc ETABS
CÁC KHỐI ĐỘC LẬP
Nhà có khe lún
Phân chia công trình thành các khối độc lập theo khe lún, với thông số hình học và đặc trưng dao động riêng.
- Định nghĩa và kiểm tra từng khối
- Thiết lập chu kỳ dao động cho từng khối
- Tính và gán tải theo từng Diaphragm
KHỐI ĐẾ & CÁC THÁP
Nhà có nhiều tháp
Tổ chức mô hình thành khối đế và các tháp. Kiểm tra phạm vi tầng, kích thước và đặc trưng dao động của từng khối.
- Định nghĩa khối đế, tháp và tum
- Kiểm tra mặt nhận gió của công trình
- Xem tải từng khối và gán về mô hình
03 / KẾT QUẢ & HỒ SƠ
Kiểm tra tải trọng.
Hoàn thiện hồ sơ.
Rà soát kết quả trong WDL, kiểm tra tải đã gán trong phần mềm phân tích và xuất tài liệu phục vụ hồ sơ tính toán.
- 01 Thuyết minh PDF
- Thông số đầu vào và kết quả tính tải trọng gió.

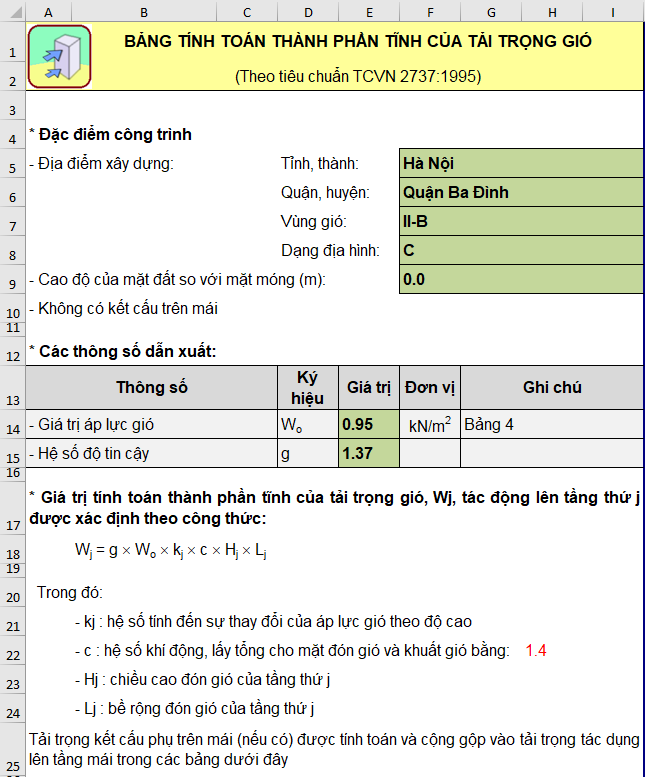

- 02 Bảng dữ liệu XLSX
- Bảng kết quả để rà soát, đối chiếu và tổng hợp.
- 03 Mô hình KBA / ETABS
- Tải trọng được gán vào mô hình đang làm việc.
THUYẾT MINH / TRANG 1
THUYẾT MINH / TRANG 2
04 / VIDEO HƯỚNG DẪN
Video hướng dẫn
WDL 2023.
Xem quy trình tính toán và gán tải trọng gió qua các video thực hành của KetcauSoft.
WDL 2023 / KETCAUSOFT
Cài đặt và dùng thử
Tải bộ phần mềm KetcauSoft, mở WDL 2023 và thực hiện quy trình với mô hình KBA hoặc ETABS.
- 01Tải bộ cài KetcauSoft
Sử dụng bộ cài và bản cập nhật từ trang Download.
- 02Đăng ký dùng thử
Thực hiện theo hướng dẫn cài đặt và đăng ký.
- 03Mở WDL 2023
Lấy thông tin → Tính toán → Gán tải trọng.
WDL 2023 tính tải trọng gió theo tiêu chuẩn nào?
Phần mềm tính tải trọng gió theo TCVN 2737:2023, hỗ trợ kiểm tra dữ liệu đầu vào, bảng kết quả và xuất thuyết minh tính toán.
Có thể lấy dữ liệu và gán tải vào phần mềm nào?
WDL 2023 hỗ trợ lấy thông tin hình học, dao động và gán tải trọng vào KCS Building Analysis (KBA) hoặc ETABS.
Công trình có khe lún hoặc nhiều tháp được xử lý thế nào?
WDL cho phép định nghĩa các khối độc lập hoặc khối đế và các tháp, thiết lập thông số từng khối, xem kết quả và gán tải về mô hình.
Tải bộ cài và tìm tài liệu ở đâu?
Bộ cài được cung cấp tại trang Download KetcauSoft. Xem các bước sử dụng tại tài liệu WDL.
