AutoCAD - Sử dụng file lisp tạo lệnh tắt để chuyển nhanh Layer và gọi lệnh vẽ
Lisp là một ngôn ngữ lập trình phổ biến cho AutoCAD, các mã của Lisp được lưu trong file text có đuôi LSP. Chúng ta có thể sử dụng phần mềm AutoLISP có sẵn trong AutoCAD hoặc chỉ đơn giải là sử dụng chương trình NotePAD của Window để tạo ra file LSP. Tuy nhiên việc tạo file LSP tương đối vất vả do không được hỗ trợ nhiều trong quá trình gõ CODE. Nhưng Lisp là con ruột của AutoDesk và đặc biệt là chứa nhiều khả năng tương tác với AutoCAD mà chỉ Lisp mới có. Chính vì vậy, file lsp vẫn luôn tồn tại và đối với nhiều người, Lisp là một phụ tá đắc lực khi hoạt động với AutoCAD. Bài viết này giới thiệu một ứng dụng đơn giản sử dụng ngôn ngữ Lisp, nhưng đây là một ứng dụng mang lại hiệu quả cao khi thể hiện bản vẽ. Thông thường khi muốn vẽ một đối tượng LINE với Layer mong muốn, thì hoặc chúng ta sẽ đưa chuột lên thanh Layer Bar và đổi layer hiện hành sang layer mong muốn, sau đó sử dụng lệnh LINE để vẽ; hoặc là chúng ta sẽ vẽ bằng lệnh LINE trước, rồi chọn đối tượng và đổi layer. File lisp được giới thiệu trong bài viết này sẽ cung cấp lệnh tắt để thực hiện đổi layer và sau đó sẽ gọi lệnh LINE cho bạn.
Nội dung file LSP

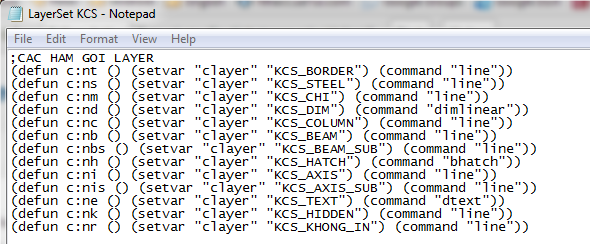

Nội dung file lsp được thể hiện như hình dưới đây. Các bạn có thể thấy cấu trúc của lệnh tương đối đơn giản, khi cần thêm một lệnh mới bạn có thể copy một dòng mới và thay các nội dung lên quan.
Có thể thấy lệnh NT dùng để vẽ LINE có layer KCS_BORDER, lệnh này đã lần lượt thực hiện việc chuyển layer hiện hành qua KCS_BORDER thông qua việc gán giá trị cho biến CLAYER, sau đó thực hiện lệnh LINE để người dùng tiến hành vẽ.
Chú ý rằng các lệnh chỉ có thể thực hiện khi trong bản vẽ đã có Layer tương ứng.
Download
Bạn có thể download file lisp và file chứa các layer tương ứng tại đây: Download
