Chia ảo sàn trong Etabs 2015

21/11/2015
25,283

Trong Etabs 2015, chúng ta có thêm một phương pháp chia ảo sàn so với phiên bản trước, đó chính Etabs sẽ tự động chia ảo theo giá trị mặc định mà người dùng không phải thực hiện thao tác gán chia ảo cho ô sàn. Chức năng sẽ được giới thiệu trong bài viết này.

Chọn sàn và gán theo phương pháp truyền thống

Cũng giống như phiên bản cũ, để gán chia ảo cho ô sàn, người dùng chọn ô sàn và click menu Assign > Shell > Floor Auto Mesh Options

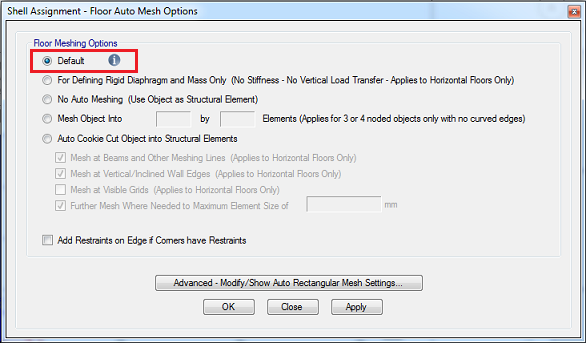

Trong cửa sổ Shell Assiment - Floor Auto Mesh Options, người dùng chọn Auto Cookies Cut Object into Structural Elements, chọn Futher Mesh Where Needed to Maximum Element Size of và nhập kích thước chia ảo, ví dụ 1500mm



Để Etabs tự chia ảo theo giá trị chia do người dùng thiết lập

Trong các phiên bản trước; nếu người dùng quên gán chia ảo ô sàn trước khi phần tích mô hình thì sẽ phải tiến hành chia và phân tích lại, điều này đôi khi dẫn tới lỗi thiếu tải trọng, hoặc mất thời gian do phải phân tích nhiều lần

Trong phiên bản Etabs 2015; người dùng thậm chí không cần gán chia ảo vì Etabs sẽ tự thực hiện điều đó với một kích thước chia ảo mặc định mà người dùng có thể thay đổi.

Bởi vì một ô sàn luôn được gán sẵn chế độ chia ảo Default, chế độ này sẽ luôn thực hiện chia ảo ô sàn với một giá trị kích thước chia mặc định

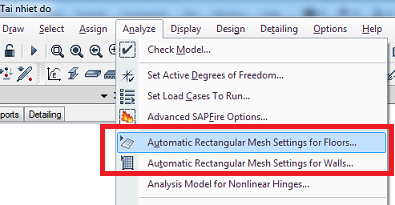

Để thay đổi giá trị kích thước chia, người dùng click menu Analyze > Automatic Rectangular Mesh Setting for Floors (đối với vách thì sử dụng lựa chọn ngay phía dưới mục dành cho sàn)

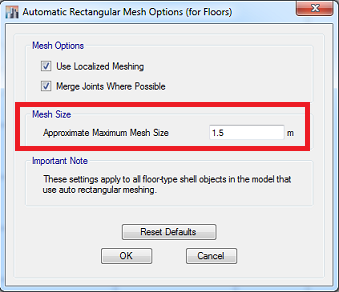

Trong cửa sổ Automatic Rectanglar Mesh Options, nhập kích thước chia ảo vào mục Mesh Size, ví dụ là 1.5m
