Chiều dài tính toán của cột Bê tông cốt thép

05/11/2018
24,579

Vấn đề tưởng chừng như đơn giản nhưng lại không được nêu một cách ngắn gọn rõ ràng trong tiêu chuẩn thiết kế. TCVN 5574:2012 đề cập đến chiều dài tính toán của cột trong mục 6.2.2.16, nhưng các bạn cũng sẽ thừa nhận với tôi rằng mục này chỉ có thể áp dụng thực hành với duy nhất 1 trường hợp là nhà nhiều tầng nhiều nhịp, khi đó Lo = 0.7*H, còn các trường hợp còn lại vẫn còn là một ... bí ẩn

Nếu để có một căn cứ, các bạn có thể tìm thông tin trong cuốn Tính toán thực hành cấu kiện bê tông cốt thép (tập 2) của GS. Nguyễn Đình Cống. Trong cuốn này, chiều dài tính toán của cột được đề cập tại mục 1.1.3; cụ thể như sau:

Hệ số chuyển đổi ký hiệu là Ψ : Lo = Ψ * H

a. Khung 1 tầng, 1 nhịp có mái đủ cứng để truyền tải trọng ngang:

  • Khi liên kết xà với cột là khớp: Ψ = 1.5
  • Khi liên kết xà với cột là cứng: Ψ = 1.3

b. Khung 1 tầng, nhiều nhịp có mái đủ cứng để truyền tải trọng ngang, hệ số Ψ lấy như mục a nhân với:

  • 0.9 khi nhà có 2 nhịp
  • 0.8 khi nhà có từ 3 nhịp trở lên

c. Khung nhiều tầng có từ 2 nhịp trở lên, có liên kết cứng giữa dầm và cột:

  • Khi sàn đổ toàn khối: Ψ = 0.7
  • Khi sàn lắp ghép: Ψ = 1.0

d. Khung nhiều tầng 1 nhịp, có liên kết cứng giữa dầm và cột, sàn đổ toàn khối:

  • Tầng giáp với móng: Ψ = 1.0
  • Các tầng trên: Ψ = 1.25

e. Khung như mục d với sàn lắp ghép, lấy Ψ như mục d nhân với 1.25

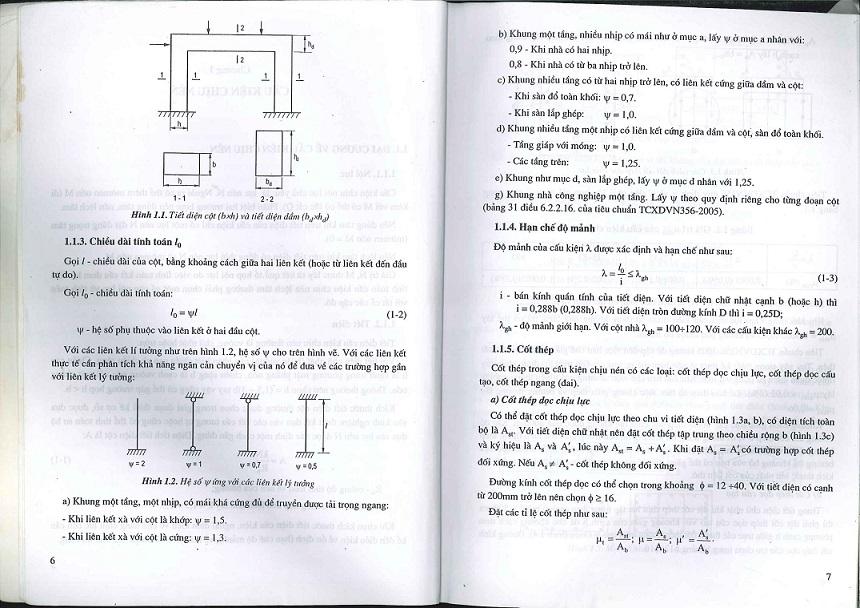

Hình ảnh được lấy trong cuốn Tính toán thực hành cấu kiện bê tông cốt thép (tập 2) của GS. Nguyễn Đình Cống
