Chọn đơn vị trong Etabs 2013

22/06/2014
20,356

Bài viết này đề cập đến vấn đề chọn đơn vị trong Etabs 2013. Đơn vị trong Etabs 2013 được thể hiện rất linh động, bạn có thể quyết định chọn hệ đơn vị sẽ sử dụng khi khởi tạo dự án, và chọn từng loại đơn vị cho từng loại giá trị, ví dụ bạn có thể chọn chiều dài là mm, nhưng diện tích cốt thép có thể chọn thể hiện là cm2, đây là điểm khác biệt cơ bản và rất ấn tượng so với Etabs các phiên bản trước

Lựa chọn đơn vị trong Etabs

Bạn có 2 cách để chọn đơn vị trong Etabs 2013

Cách 1: chọn đơn vị khi tạo một dự án mới

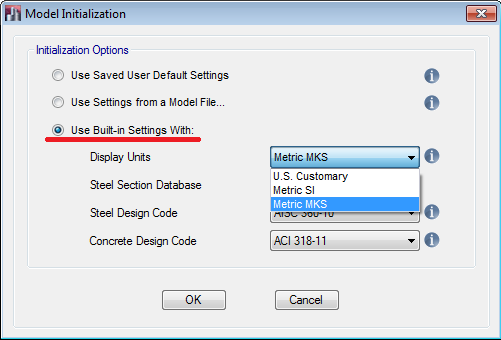

Khi người dùng click vào nút lệnh New để tạo dự án mới, Etabs sẽ hiển thị cửa sổ cho phép người dùng lựa chọn đơn vị cho dự án

Ở cửa sổ này, bạn hãy chọn Use Built-in Setting With. Trong mục Display Units, chọn Metric SI nếu bạn muốn sử dụng hệ kN-m, chọn Metric MKS nếu bạn muốn sử dụng hệ Ton-m

.

Cách 2: chọn đơn vị khi đang xây dựng mô hình

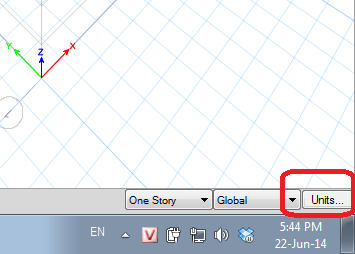

Trong quá trình xây dựng mô hình, bạn cũng có thể thay đổi đơn vị bằng cách click vào nút lệnh Units ở góc dưới cùng bên phải của phần mềm

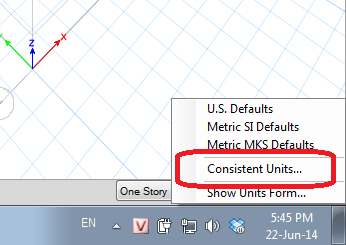

Tiếp tục click vào nút lệnh Consistent Units

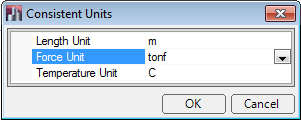

Cuối cùng là thiết lập đơn vị mà bạn muốn sử dụng

Thiết lập đơn vị thể hiện cho từng loại giá trị

Điểm mới trong Etabs 2013 là bạn có khả năng thiết lập đơn vị cho từng loại giá trị. Để thực hiện, bạn tiến hành click nút lệnh Units ở phía dưới cùng bên phải của Etabs, sau đó click Show Units Form

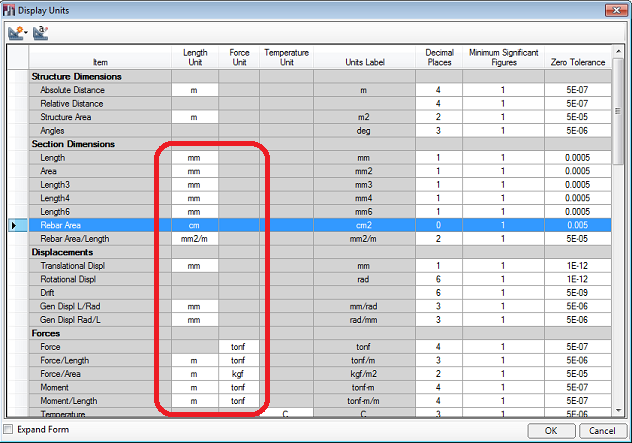

Cửa số Display Units sẽ xuất hiện cho phép bạn lựa chọn đơn vị thể hiện cho từng loại giá trị
