Etabs - Khai báo sàn làm việc một phương

17/11/2018
18,151

Việc khai báo sàn một phương được sử dụng chủ yếu ở các sàn lắp ghép, khi các panel sàn đúc sẵn chỉ làm việc theo 1 phương, tải trọng được truyền vị trí gối đỡ tại 2 đầu panel

Lúc đó, tải trọng của sàn chỉ truyền về 2 dầm đỡ các panel, khác với trường hợp thông thường là tải trọng truyền về 4 dầm quanh sàn.

Để mô tả điều này trong Etabs, khi khai báo tiết diện sàn bạn đồng thời sử dụng 2 lựa chọn là MembraneUse Special One-Way Load Distribution, lưu ý phải sử dụng đồng thời hai lựa chọn này thì sàn mới truyền tải trọng đúng theo 1 phương

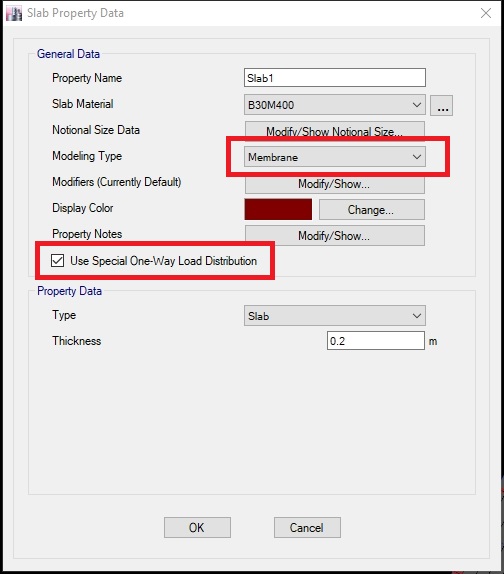

Hình ảnh khai báo sàn 1 phương trong Etabs các phiên bản 9.7.4 và 2016

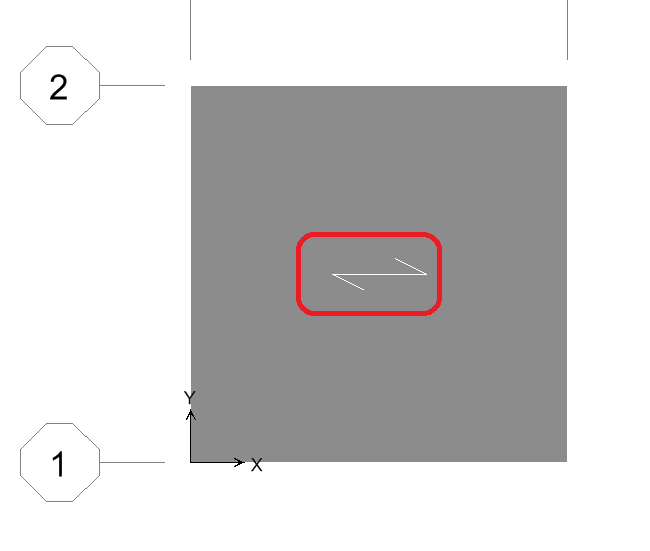

Phương truyền tải trọng được thể hiện bằng mũi tên trên ô sàn (sau khi đã thiết lập như trên). Để thay đổi phương truyền tải trọng, sử dụng chức năng quay xoay trục địa phương của sàn (trong Etabs 9.7.4 sau khi chọn sàn, click menu Assign > Shell/Area > Local Axes)
