Etabs - Tránh lỗi quên đính kèm file txt chứa phổ phản ứng

12/06/2014
9,608

Phương pháp phổ biến để tính toán tải trọng động đất trong Etabs hiện nay là xác định giá trị phổ dao động, lưu dưới dạng file có đuôi TXT, sau đó sử dụng công cụ nhập giá trị phổ của phần mềm Etabs. Và lỗi phổ biến khi sử dụng phương pháp này là người dùng thường quên copy kèm file TXT khi chuyển file EDB sang thư mục khác, hoặc gửi cho đối tác. Nguyên nhân là do Etabs cần đọc file này mỗi lúc phân tích nội lực.

Thực chất người dùng có thể khắc phục vấn đề này một cách đơn giản, vì Etabs cũng đồng thời cung cấp chức năng cho phép chuyển dữ liệu từ file TXT vào file EDB, từ đó bạn không cần lo ngại sẽ quên copy file TXT nữa vì lúc này dữ liệu phổ đã là một phần của file EDB.

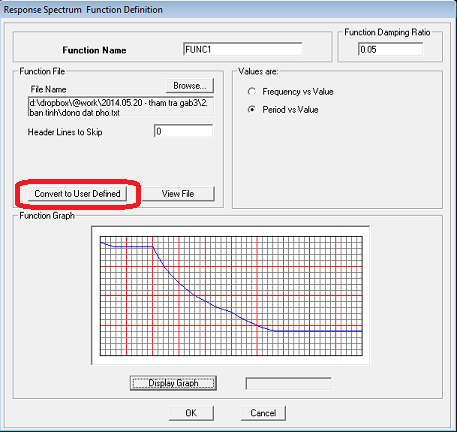

Việc này có thể thực hiện nay sau khi bạn nhập file TXT vào Etabs, bằng cách click vào nút lệnh Convert to User Defined trong của sổ Response Spectrum Function Definition (Hình dưới)

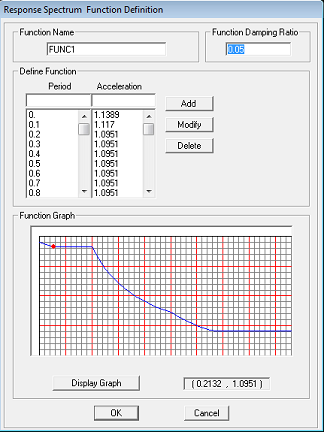

Sau khi bạn click vào nút lệnh, dữ liệu sẽ được chuyển sang dạng User Defined và trở thành một phần của file EDB
