Khai báo tải trọng động đất bằng phổ (Response spectrum) trong Etabs 2015
Etabs 2015 có tương đối nhiều điểm khác biệt so với các phiên bản cũ, trong đó có việc gán tải trọng động đất bằng phổ
Để khai báo tải trọng động đất bằng phổ, người dùng lần lượt thực hiện 2 bước, đó là: (1) Khai báo phổ, và (2) Khai báo tải trọng động đất
Khai báo phổ

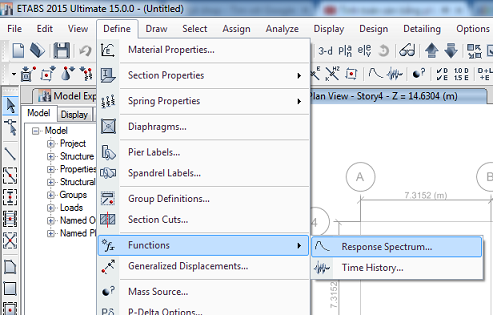

Để khai báo phổ (Response Spectrum) trong Etabs 2015, người dùng click menu Define > Function > Response Spectrum

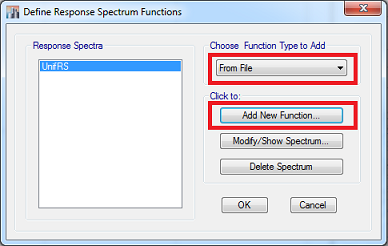

Trong mục Choose Function Type to Add, chọn From file, sau đó click Add New Function

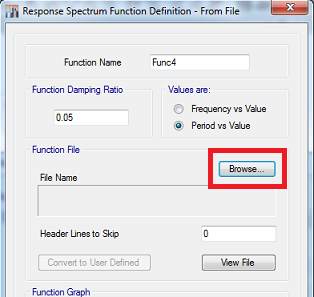

Click Browse để mở file text chứa thông tin phổ

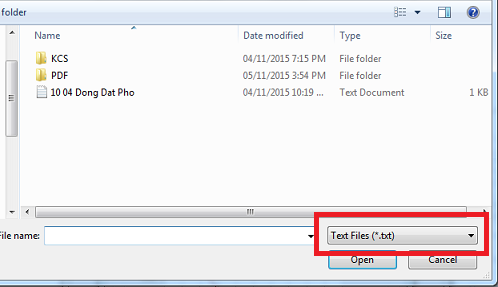

Chọn file text (lưu ý chọn kiểu file là Text file (*.txt)
Sau khi Etabs đọc file thành công, Etabs sẽ hiển thị biểu đồ chu kỳ - gia tốc Sd(T). Click Convert to User Define để chuyển dữ liệu từ file Text sang file EDB với mục đích tránh gặp lỗi khi quên copy file Text chưa thông tin phổ
Đặt tên cho phổ (ví dụ PHO), và click OK để thoát khỏi của sổ khai báo phổ. Việc khai báo kết thúc.
Khai báo tải trọng động đất dựa vào phổ đã khai báo

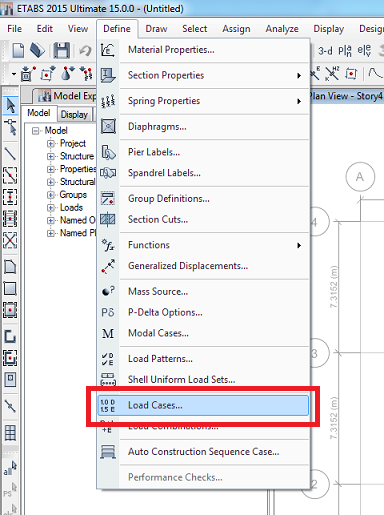

Click menu Define > Load Case

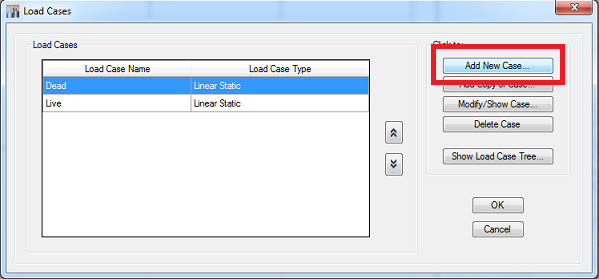

Click Add New Case

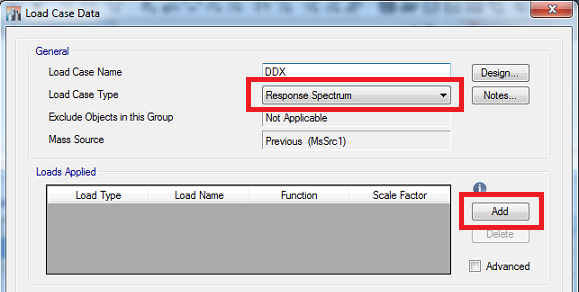

Đặt tên cho tải trọng là DDX (động đất thep phương X). Trong mục Load Case Type chọn Response Spectrum. Trong mục Load Applied click Add

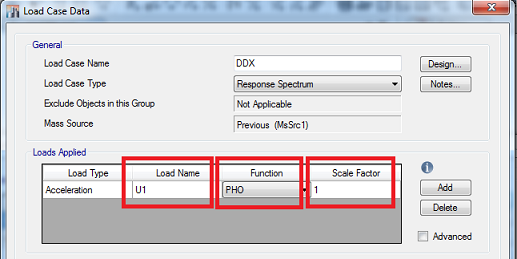

Trong mục Load Name chọn U1 (phương X), nếu khai báo cho DDY thì chọn U2. Trong mục Function chọn PHO (chính là giá trị phổ đã khai báo). Giá trị Scale Factor chọn phụ thuộc vào giá trị phổ đã khai báo, và đơn vị của gia tốc đã thiết lập (lưu ý mặc định của phần mềm là mm/s2, người dùng cần đổi lại thành m/s2 , xem thêm phần thay đổi đơn vị trong Etabs 2013). Nếu giá trị Sd(T) đã bao gồm gia tốc trọng trường g thì Scale Factor = 1; ngược lại chì Scale Factor = 9.81.
