Lỗi hiện thông báo Check Warnings khi tính toán Etabs

03/03/2014
25,479

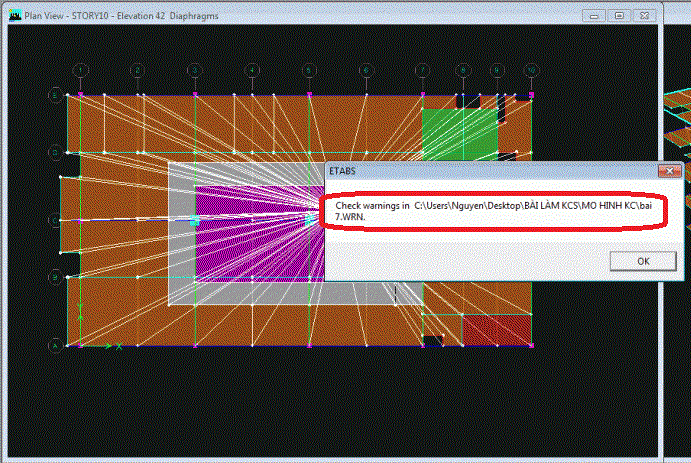

Khi tính toán Etabs, sau khi click nút lệnh Run Analysis, có thể các bạn sẽ gặp trường hợp Etabs thông báo lỗi Check Warning (như hình dưới). Nội dung của lỗi thường là Etabs không thể thực hiện việc tính toán việc phân phối tải trọng của các phần tử. Nếu các bạn bỏ qua lỗi này, phần tải trọng không thể phân phối được sẽ không được kể vào mô hình tính toán, dẫn đến thiếu hụt tải trọng truyền lên các cấu kiện và đặc biệt là tải trọng truyền xuống móng.

Khi gặp lỗi này, các bạn chú ý các điểm sau:

  • Đừng click OK
  • Tìm mở file như trong thông báo
  • Đọc file xem đó là lỗi gì, liên quan đến cấu kiện nào

Lỗi trên thường là do quá trình chia ảo (AutoMesh) trong Etabs không thực hiện được, thường xảy ra khi có khai báo Dầm ảo (Null Line) hoặc Openning trong Etabs, hoặc vẽ sàn có hình dạng quá phức tạp (đa giác nhiều cạnh). Lỗi này có thể là do:

  • Chưa gán chia ảo cho Sàn (để khắc phục, cần tiến hành chia ảo sàn)
  • Gán kích thước chia ảo không hợp lý (để khắc phục, nên chia với kích thước 1.5m)
  • Có Dầm ảo nằm trên vị trí Vách (để khắc phục, cần xóa các Dầm ảo ở trên vách)
