SAFE - Sử dụng chế độ khóa đỉnh cột để hạn chế sai sót trong bài toán đài cọc lệch tâm
Khi tính toán đài cọc lệch tâm, việc sử dụng SAFE là một lựa chọn tất yếu. Lý do là chúng ta không thể sử dụng Excel đơn thuần để giải bài toán này, và nếu sử dụng sơ đồ Spring trong Etabs thì có những mâu thuẫn không thể khắc phục được. Tuy nhiên, nếu chỉ đặt móng lệch tâm trong bối cảnh làm việc độc lập với phần thân cũng sẽ mắc phải sai số trong kết quả tính toán.
Ý nghĩa
SAFE cung cấp chức năng cho phép người dùng mô hình hóa một phần tác động của phần thân lên kết cấu, đó chính là chức năng khóa đỉnh cột. Trên thực tế, đỉnh cột trong công trình (sàn tầng 2) sẽ bị khóa bởi sàn tàng 2, và do đó sẽ có chức năng hạn chế chuyển vị xoay tại nút giao đài cọc và đỉnh cột, từ đó hạn chế được một phần tác dụng lệch tâm lên đài cọc, cụ thể làm mô men tác dụng lên dầm móng chịu tải trọng lệch tâm.

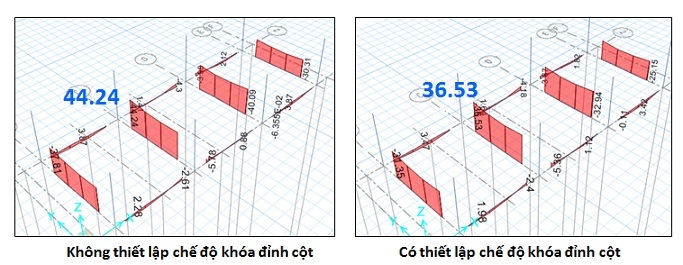

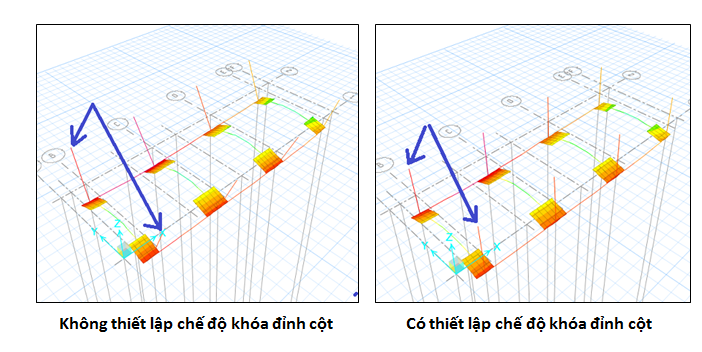

Hình ảnh dưới đây cho thấy sự khác nhau giữa hai sơ đồ, khi có và không sử dụng chế độ khóa đỉnh cột; qua đó cho thấy sự khác nhau của vị trí đỉnh cột giữa hai mô hình. Kiểm tra biết đồ mô men cho thấy giá trị mô men của dầm giữa hai sơ đồ là khác nhau khoảng >15%.
Biểu đồ mô men
Thiết lập chế độ khóa đỉnh cột

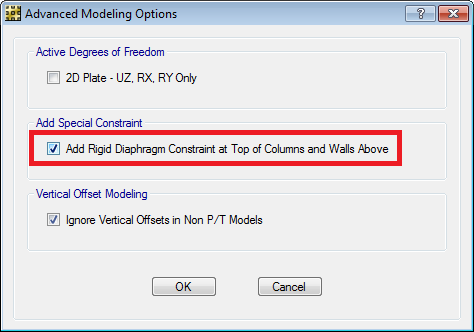

Để thiết lập chế độ khóa đỉnh cột, người dùng truy cập menu Run > Advanced Modeling Options, tick chọn Add Regid Diaphram ... như hình dưới
