các anh xem giúp kết cấu

25-06-2013, 03:23

- Các anh xem giúp ket cấu đc chưa, sai sửa dùm e ạ http://www.mediafire.com/?re3zjg6d6ukki68

Bài viết: 42

Số lượt thích: 0

Tham gia: 20/06/2023

RE: các anh xem giúp kết cấu

25-06-2013, 05:54

nguyen004

- Các anh xem giúp ket cấu đc chưa, sai sửa dùm e ạ http://www.mediafire.com/?re3zjg6d6ukki68

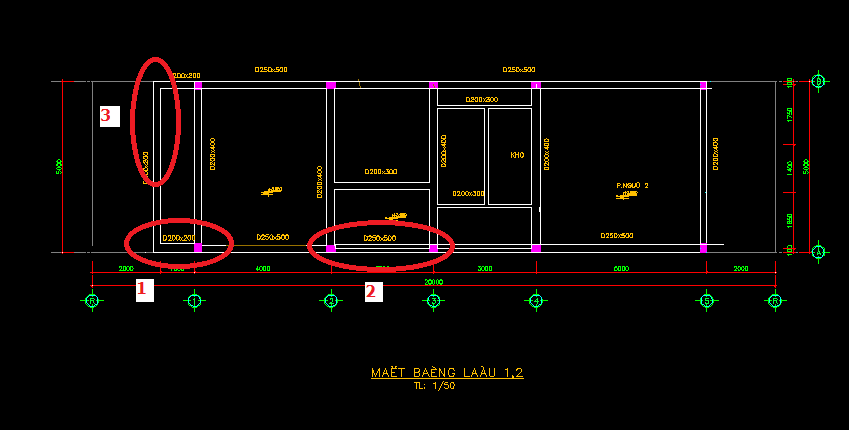

. Mình không có điều kiện xem kỹ hết các bản vẽ của bạn, chỉ xin đề cập đến một trường hợp cụ thể như sau:

Vấn đề 1: Kích thước bạn chọn 20x20 cho dầm công xôn này là chưa hợp lý, mình nghĩ nên tăng lên tối thiểu là 200x300
Vấn đề 2: Kích thước bạn chọn 25x50 cho dầm dọc là chưa hợp lý, bạn có thể điều chỉnh thành 20x40. Vì chiều cao dầm 50 là tương đối lớn so với nhịp 5000 và diện chịu tải 2500
Vấn đề 3: MBKC chưa khớp với Kiến trúc tại khu vực công xôn
Ngoài ra: Bản vẽ mặt bằng kết cấu của bạn cần thể hiện đúng các quy định về đường nét, ký hiệu v.v..
