Bài viết này trình bày phương pháp tạo thêm hệ trục tọa độ (hệ lưới) trong Etabs, tồn tại song song với hệ trục cũ.

Trong Etabs, bạn có thể tạo thêm hệ trục mới dạng hệ trục vuông góc Đề các, hoặc hệ tọa độ trụ, cách thức thực hiện như sau.

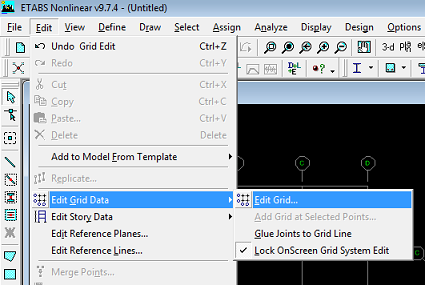

Bước 1: Click vào menu Edit > Edit Grid Data > Edit Grid

Ảnh bài viết

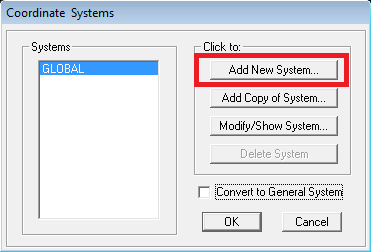

Bước 2: Click vào Add New System

Ảnh bài viết

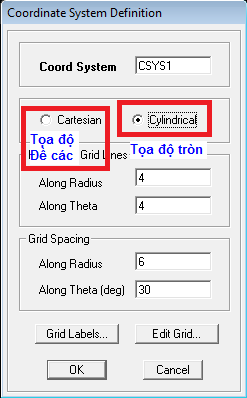

Bước 3: Chọn loại hệ trục là Đề các hay hệ tọa độ trụ, nhập các thông số về hệ trục mới. Click OK sau khi nhập xong

Ảnh bài viết

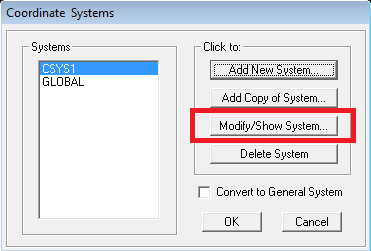

Bước 4: Click Modify/Show System để hiệu chỉnh tọa độ của điểm gốc hoặc góc nghiêng so với hệ tọa độ ban đầu

Ảnh bài viết

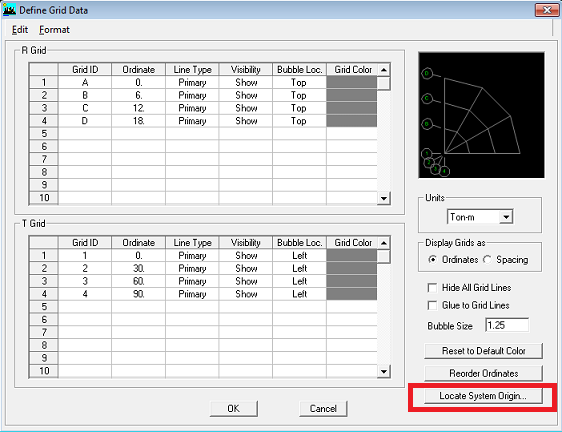

Bước 5: Click Locate System Origin

Ảnh bài viết

Bước 6: Nhập tọa độ điểm gốc và góc nghiêng của trục tọa độ mới so với hệ tọa độ ban đầu của Etabs. Lần lượt click OK để đóng các cửa sổ

Ảnh bài viết

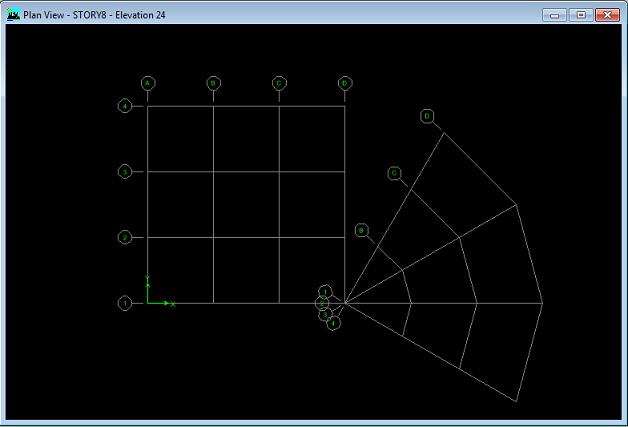

Sau khi hoàn thành các bước trên, hệ tọa độ mới sẽ được bổ sung trong Etabs, bạn cũng có thể sử dụng một số thiết lập để tắt các hệ lưới nếu cần thiết trong menu Edit > Edit Grid System
