Bài viết này đề cập đến vấn đề giảm độ cứng của các cấu kiện Cột, Dầm, Vách trong Etabs
Vấn đề suy giảm độ cứng của cấu kiện bê tông cốt thép
Độ cứng của cấu kiện bê tông cốt thép thường giảm so với tính toán đối với tiết diện nguyên ban đầu. Nguyên nhân là do dưới tác dụng của tải trọng, khi ứng suất kéo vượt qua cường độ chịu kéo của bê tông thì phần bê tông nằm trong vùng chịu kéo sẽ bị nứt. Chính lúc này cốt thép phát huy khả năng chịu kéo của nó trong cấu kiện bê tông cốt thép. Tuy nhiên việc tiết diện bê tông bị nứt cũng khiến độ cứng của cấu kiện bị suy giảm, và dẫn đến các yếu tố liên quan cũng bị ảnh hưởng. Ví dụ chu kỳ dao động của công trình tăng lên, hoặc độ cứng giảm cũng dẫn đến chuyển vị của công trình tăng lên.
Tiêu chuẩn của một số nước trên thế giới (ví dụ ACI), đã đề cập đến việc sử dụng hệ số suy giảm độ cứng cho các cấu kiện bê tông cốt thép, mỗi lại cấu kiện có mức độ suy giảm khác nhau.
TCXDVN 375-2006 (nay là: TCVN 9386-2012) tại mục 4.3.1.(7) quy định về việc sử dụng hệ số suy giảm độ cứng 0.5 cho tất cả các cấu kiện.
Tài liệu về vấn đề này cũng có thể tìm thấy tại đây: https://www.ketcausoft.com/thuvien/posts/su-suy-giam-do-cung-cua-ket-cau-be-tong-cot-thep
Mô hình hóa trong Etabs
Etabs cung cấp công cụ để hiệu chỉnh các đặc trưng của tiết diện thông qua chức năng Property Modifiers. Có thể điều chỉnh trực tiếp đối với từng loại tiết diện thông qua việc khai báo tiết diện, chọn mục Set Modifier. Hoặc có thể chọn từng cấu kiện để gán các hiệu chỉnh tương ứng bằng cách sử dụng menu Assign > Frame/Line > Frame Property Modifiers hoặc Assign > Shell/Area > Shell Stiffness Modifiers

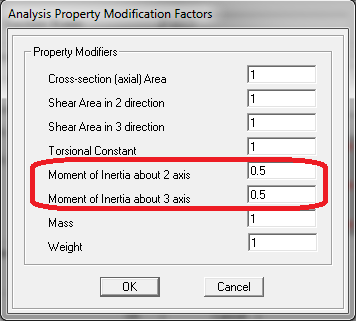

Đối với cấu kiện Dầm và Cột, nhập các thông số hiệu chỉnh trong mục: Moment of Inertia about 2 axis và Moment of Inertia about 3 axis

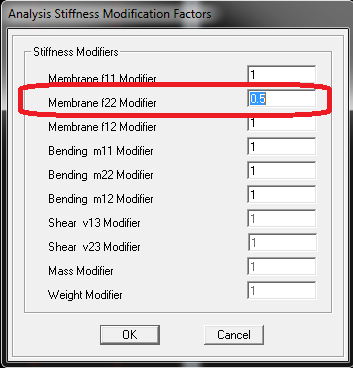

Đối với Vách, nhập các thông số hiệu chỉnh trong thông số f22
Tham khảo
Download tài liệu của CSI về vấn đề này: Download
Trang chính thức của CSI về vấn đề này: https://wiki.csiamerica.com/display/etabs/Modeling+cracked+section+properties+for+shear+wall+and+slab
