Bài viết giúp các bạn hiểu rõ hơn về thiết kế cột thép cho nhà công nghiệp 1 tầng
Một số câu hỏi liên quan:
- Phần cột vát trong nhà công nghiệp thì liên kết cột với móng thì xem là liên kết ngàm hay khớp
- Nếu nhà công nghiệp có cầu trục thì có sử dụng hệ cột vát được hay không? Hay là phải sử dụng cột thẳng?

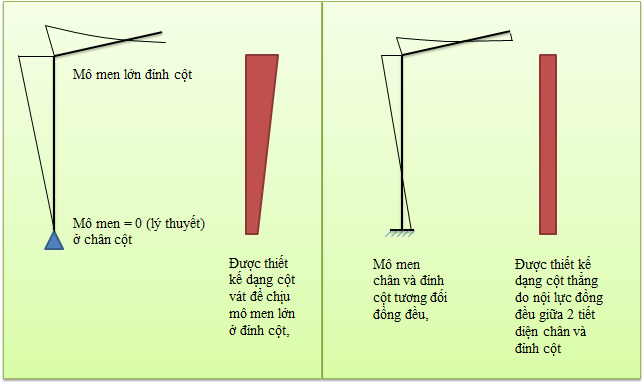

Cột được thiết kế thẳng hay vát là do nội lực mà cụ thể là mô men uốn trong cột.
Nếu chân cột khớp, mô men dưới chân cột = 0, trong khi mô men trên đỉnh cột là lớn nhất, do đó cột được thiết kế là cột vát
Nếu chân cột là ngàm, mô men dưới chân và trên đỉnh cột là đồng đều nhau, đặc biệt đối với trường hợp có tải trọng gió thì mô men chân cột rất lớn, do đó cột được thiết kế với tiết diện thẳng
Như vậy vấn đề xuất phát từ việc chọn chân ngàm hay chân khớp.
Đối với nhà thép thông thường, cột thường được chọn là chân khớp lý do là cấu tạo chân khớp thường dễ dàng hơn (chỉ cần 4 bu lông để chịu lực cắt) và quan trọng nhất là phương án móng, lúc này do chỉ có lực dọc và lực dọc thường rất bé (5~10T) do đó thường chỉ cần móng đơn là đảm bảo.
Đối với nhà có cầu trục, do yêu cầu hạn chế chuyển vị ngang để đảm bảo sự làm việc của cầu trục, nên thường phải thiết kế chân ngàm. Lúc này chân cột được thiết kế với nhiều bu lông hơn, và quan trọng là móng phải được thiết kế để chịu mô men uốn khá lớn trong khi lực dọc bé. Móng thường được thiết kế là móng cọc; hoặc móng đơn có kích thước to và được chôn sâu để chống lật
