Tác dụng của sàn Opening trong Etabs

24/12/2016
16,695

Chức năng của Opening trong Etabs là để khai báo các vị trí đục lỗ trên ô sàn, ví dụ các lỗ kỹ thuật, các lỗ mở nhỏ

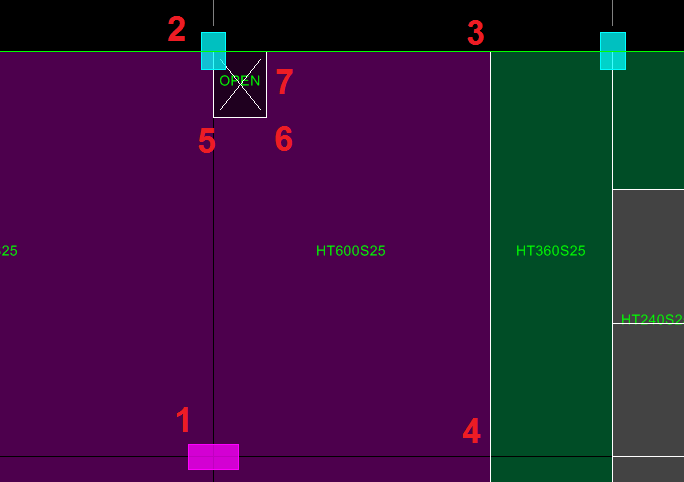

Hình ảnh phía dưới minh họa rất rõ ràng tác dụng của Opening. Ví dụ trong kết cấu thực có một lỗ mở ở vị trí 2-7-6-5. Khi sử dụng Opening, cách mô hình đơn giản là chỉ cần tạo ô sàn bằng các điểm 1-2-3-4, sau đó vẽ thêm Opning tại vị trí 2-7-6-5, lúc này toàn bộ tải trọng của ô sàn đã vẽ trong khu vực 2-7-6-5 sẽ được Etabs tự động trừ và như vậy phản ánh được kết cấu thực.

Khi không sử dụng Opening, nếu muốn mô hình hóa ô sàn có lỗ mở, bạn sẽ phải vẽ ô sàn theo chu trình 1-5-6-7-3-4. Điều này rõ ràng là đã tạo ra một ô sàn phức tạp hơn, bên cạnh đó, sự việc sẽ trở nên khó khăn khi kích thước lỗ mở thay đổi. Rõ ràng việc sử dụng Opening đã giải quyết rất dễ dàng trường hợp trên.
