Etabs 2015 - Chức năng Shell Uniform Load Sets

02/08/2015
35,883

Shell Uniform Load Sets là chức năng mới của Etabs cho phép người dùng khai báo các loại tải trọng đặc trưng cho từng loại sàn.

Trong thiết kế, đây là một trường hợp tương đối phổ biến đặc biệt là đối với nhà cao tầng. Mặc dù quy mô của công trình rất lớn, nhưng về mặt chức năng thì chỉ gồm số loại nhất định, và từ đó tải trọng tác dụng lên sàn cũng chỉ bao gồm một số trường hợp nhất định.

Chức năng mới này trong Etabs cho phép người dùng định nghĩa sẵn và khai báo giá trị tải trọng cho các loại sàn đó, từ đó khiến việc khai báo tải trọng, kiểm soát tải trọng và hiệu chỉnh trở nên dễ dàng hơn.

Để thực hiện chức năng này, người dùng tiến hành các bước sau:

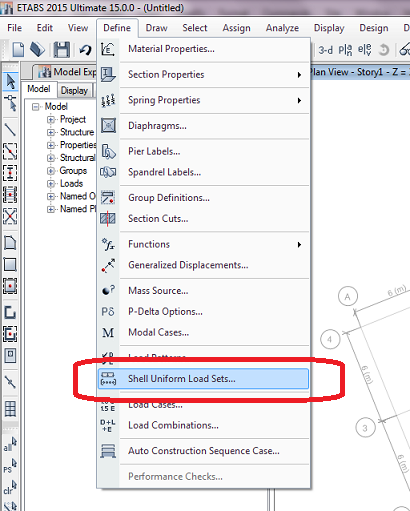

Bước 1: Click menu Define > Shell Uniform Load Sets

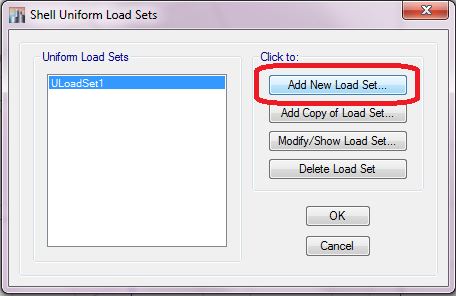

Bước 2: Trong cửa sổ Shell Uniform Load Sets, click Add New Load Set

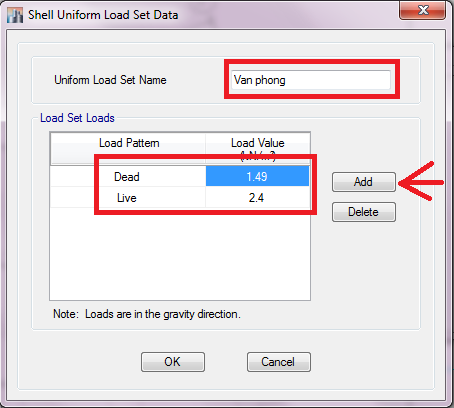

Bước 3: Trong cửa sổ Shell Uniform Load Set Data, người dùng đặt tên Loại phòng chức năng, click Add để thêm các trường hợp tải trọng cần khai báo, và nhập các giá trị tương ứng. Trong ví dụ, tên của Load Set là Văn phòng, có Dead và Live lần lượt là 1.49 và 2.4 kN/m2

Sau khi khai báo xong Load Sets, người dùng thực hiện bước 4 và 5 để gán cho các sàn tương ứng

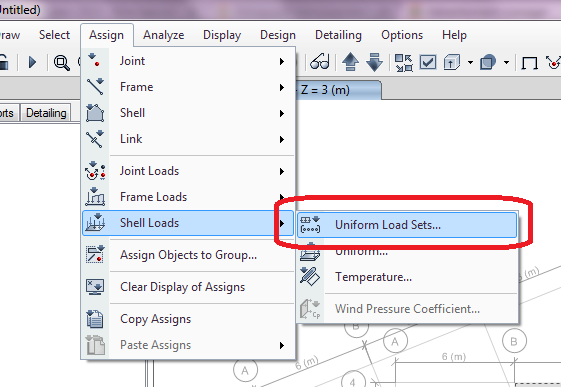

Bước 4: Chọn phần tử shell cần gán, click menu Assign > Shell Load > Uniform Load Set

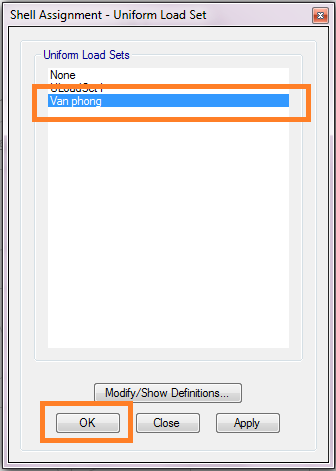

Bước 5: Chọn loại tải chức năng (Load Set) cần gán và click OK
